PLFNCB Series
CALDO
A tenuta di liquidi flessibile non metallici condotto (LFNC-B)

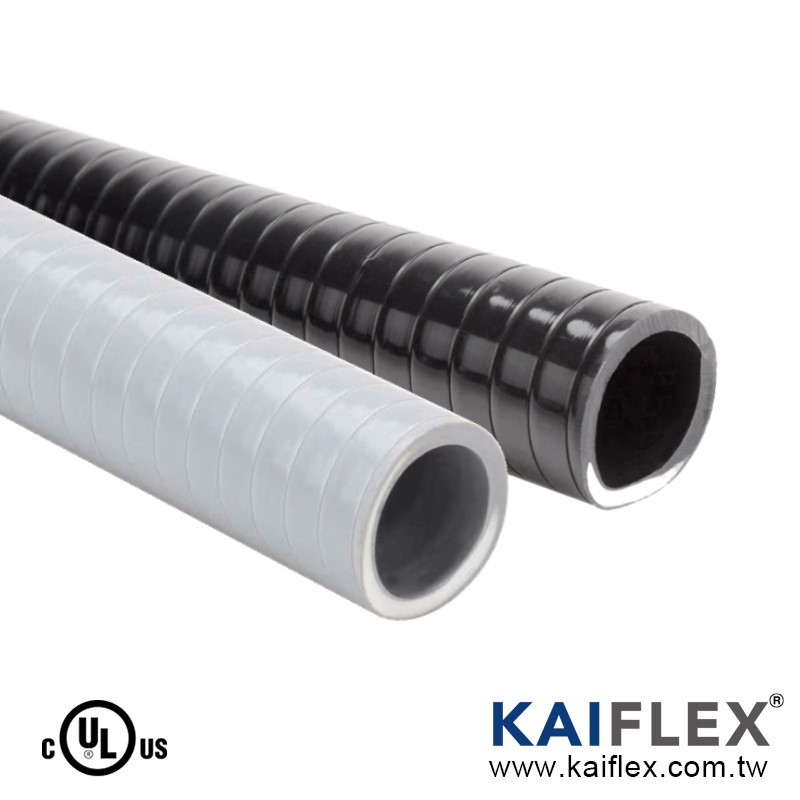

Condotto non metallico flessibile a tenuta stagna, La serie PLFNCB è di tipo LFNC-B e realizzata in polivinilcloruro termoplastico (PVC) con superficie interna ed esterna liscia. Il materiale è conforme ai requisiti RoHS e descritto per resistere ai raggi UV, all'età e all'olio. Tutta la gamma dimensionale è certificata dal laboratorio UL secondo lo standard UL 1660. Un elemento di rinforzo è incorporato nella parete del condotto per offrire le prestazioni di autoportanza e resistenza allo schiacciamento. Questa serie di Flessibile è qualificato per soddisfare la richiesta di cablaggio del codice elettrico NEC e nel peso ridotto. La migliore efficienza di impermeabilità per l'intero sistema di cablaggio è in grado di raggiungere collegandosi con il liquido serie a tenuta stagna P50, P53, PP60 e PP63.
Ampiamente usato in HVAC (riscaldamento, ventilazione e aria condizionata), centrali elettriche, energia rinnovabile, ferrovia / transito, tunnel, costruzione navale, trattamento delle acque reflue, ecc.
Ampiamente usato in HVAC (riscaldamento, ventilazione e aria condizionata), centrali elettriche, energia rinnovabile, ferrovia / transito, tunnel, costruzione navale, trattamento delle acque reflue, ecc.
Caratteristiche
- Materiale: termoplastico cloruro di polivinile (PVC)
- Range di temperatura:
UL: -18℃~+80℃ Secco, 60℃ Bagnato, 70℃ Olio
cUL:-18℃~+80℃ Secco, 60℃ Bagnato, 70℃ Olio - Valutazione del IP:
IP 66 (compatibile con serie di connettori: N161)
IP 68 (compatibile con serie di connettori: P50, P53, PP60 e PP63) - Colore : Grigio/Nero
- Flessibilità: Media
- Ignifugo: autoestinguente
- Resistenza ai raggi UV: Sì
- Standard: ANSI/UL 1660 Tipo B, CSA 22.2 n. 227.2 Tipo B
- Certificato: Seguire lo standard UL 1660, cULus (File No .: E361947)
Specificazione
| Nominale Conduit Size | Nominale Conduit Size | Numero di parte | ID (mm) | OD (mm) | Raggio di curvatura (mm) | Pacchetto / Roll (ft / m) | Misurazione (LxWxH mm) |
Certificato | Accoppiato con |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 3/8 | PLFNCB-3/8 | 12.29 ~ 12.80 | 17.53 ~ 18.03 | 51 | 100 / 30.5 | 380 * 380 * 130 |  |
 |
| 16 | 1/2 | PLFNCB-1/2 | 15.80 ~ 16.31 | 20.83 ~ 21.34 | 72.5 | 100 / 30.5 | 380 * 380 * 180 | |
|
| 21 | 3/4 | PLFNCB-3/4 | 20.83 ~ 21.34 | 26.16 ~ 26.67 | 108 | 100 / 30.5 | 460 * 460 * 180 | |
|
| 27 | 1 | PLFNCB-1 | 26.44 ~ 27.08 | 32.77 ~ 33.40 | 165 | 100 / 30.5 | 550 * 550 * 210 | |
|
| 35 | 1-1 / 4 | PLFNCB-1-1 / 4 | 35.05 ~ 35.81 | 41.40 ~ 42.16 | 203 | 100 / 30.5 | 720 * 720 * 220 | |
|
| 41 | 1-1 / 2 | PLFNCB-1-1 / 2 | 40.01 ~ 40.64 | 47.37 ~ 48.26 | 228.5 | 50 / 15.3 | 600 * 600 * 200 | |
|
| 53 | 2 | PLFNCB-2 | 51.31 ~ 51.94 | 59.44 ~ 60.33 | 282 | 50 / 15.3 | 850 * 850 * 200 | |
|
Accoppiato con
