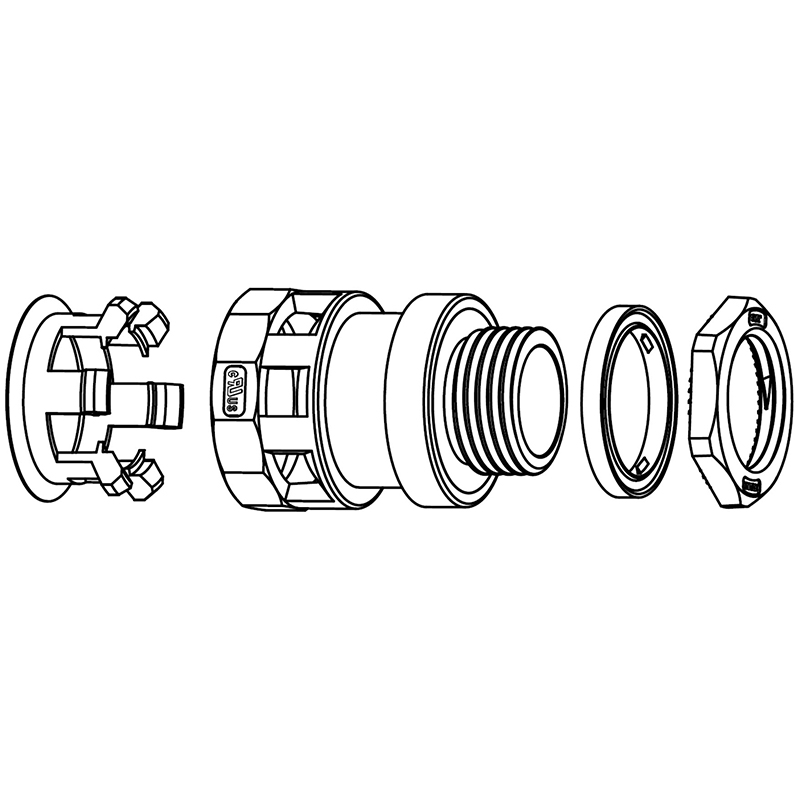

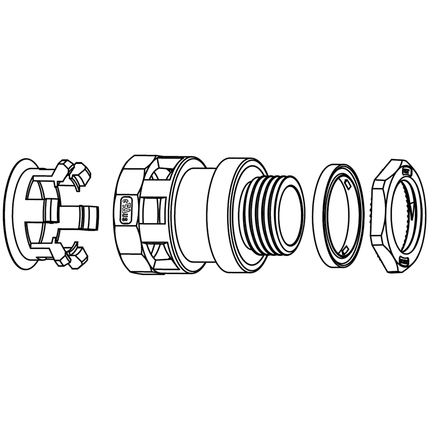

FN02 Series
Raccordo in nylon, tipo rapido, dritto, filettatura metallica (V0 / V2)
Raccordo in nylon -Quick Type (serie FN02) è stato certificato secondo lo standard UL1696 e CSA C22.2 No.227.3 accoppiandosi con tubi di protezione meccanica non metallica (PAFS). Il montaggio è prodotto con Poliammide (PA) e progettato considerando la facilità di installazione e anche una buona resistenza meccanica. Ulteriori caratteristiche di resistenza all'attrito, ignifugo, resistono alle basse temperature e ai raggi UV il raccordo in nylon può essere utilizzato in ambienti controllati o difficili.
Per le posizioni con vibrazione costante, si consiglia la serie FN02 con filettatura metallica.
Per le posizioni con vibrazione costante, si consiglia la serie FN02 con filettatura metallica.
Caratteristiche
- Materiale: PA66 (UL94 V-0), PA6 (UL94 V-2)
- Sistema di filettatura: NPT, M, PG & G
- Intervallo di temperatura: -40 ℃ ~ + 120 ℃
- Classificazione IP: IP 66
- Classe di infiammabilità: UL94 V-0, UL94 V-2
- Resistenza ai raggi UV: sì
- Protezione ambientale: conformità RoHs, senza alogeni
- Certificato: cRUus (file n. E491228), CE
Specificazione
NPT Discussione
M Discussione
PG Discussione
G Discussione
| Nominale Conduit Size | Nominale Conduit Size | NPT Discussione | Numero parte (V0 / V2) | Pacchetto / scatola (pz) | Peso / Box (kg) | Certificato | Accoppiato con |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | 1/4" | FN0210-NPT1 / 4-V0 FN0210-NPT1 / 4-V2 |
660 | 13.4 |  |
 |
| 13 | 5/16 | 1/2 " | FN0213-NPT1 / 2-V0 FN0213-NPT1 / 2-V2 |
400 | 15.1 | |
|
| 16 | 3/8 | 1/2 " | FN0216-NPT1 / 2-V0 FN0216-NPT1 / 2-V2 |
300 | 15.1 | |
|
| 21 | 1/2 | 1/2 " | FN0221-NPT1 / 2-V0 FN0221-NPT1 / 2-V2 |
240 | 9.7 | |
|
| 28 | 3/4 | 3/4 " | FN0228-NPT3 / 4-V0 FN0228-NPT3 / 4-V2 |
150 | 9.6 | |
|
| 34 | 1 | 1 " | FN0234-NPT1-V0 FN0234-NPT1-V2 |
120 | 11.3 | |
|
| 42 | 1-1 / 4 | 1-1 / 4 " | FN0242-NPT1-1 / 4-V0 FN0242-NPT1-1 / 4-V2 |
60 | 9.0 | |
|
| 54 | 2 | 2 " | FN0254-NPT2-V0 FN0254-NPT2-V2 |
54 | 14.1 | |
|
M Discussione
| Nominale Conduit Size | Nominale Conduit Size | M Discussione | Numero parte (V0 / V2) | Pacchetto / scatola (pz) | Peso / Box (kg) | Certificato | Accoppiato con |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | M12 | FN0210-M12-V0 FN0210-M12-V2 |
660 | 13.4 |  |
|
| 13 | 5/16 | M16 | FN0213-M16-V0 FN0213-M16-V2 |
400 | 15.1 | |
|
| 16 | 3/8 | M20 | FN0216-M20-V0 FN0216-M20-V2 |
300 | 15.1 | |
|
| 21 | 1/2 | M20 | FN0221-M20-V0 FN0221-M20-V2 |
240 | 9.7 | |
|
| 28 | 3/4 | M25 | FN0228-M25-V0 FN0228-M25-V2 |
150 | 9.6 | |
|
| 34 | 1 | M32 | FN0234-M32-V0 FN0234-M32-V2 |
120 | 11.3 | |
|
| 42 | 1-1 / 4 | M40 | FN0242-M40-V0 FN0242-M40-V2 |
60 | 9.0 | |
|
| 54 | 2 | M63 | FN0254-M63-V0 FN0254-M63-V2 |
54 | 14.1 | |
|
PG Discussione
| Nominale Conduit Size | Nominale Conduit Size | PG Discussione | Numero parte (V0 / V2) | Pacchetto / scatola (pz) | Peso / Box (kg) | Certificato | Accoppiato con |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PG7 | FN0210-PG7-V0 FN0210-PG7-V2 |
660 | 13.4 | |
|
| 13 | 5/16 | PG9 | FN0213-PG9-V0 FN0213-PG9-V2 |
400 | 15.1 | |
|
| 16 | 3/8 | PG11 | FN0216-PG11-V0 FN0216-PG11-V2 |
300 | 15.1 | |
|
| 21 | 1/2 | PG16 | FN0221-PG16-V0 FN0221-PG16-V2 |
240 | 9.7 | |
|
| 28 | 3/4 | PG21 | FN0228-PG21-V0 FN0228-PG21-V2 |
150 | 9.6 | |
|
| 34 | 1 | PG29 | FN0234-PG29-V0 FN0234-PG29-V2 |
120 | 11.3 | |
|
| 42 | 1-1 / 4 | PG36 | FN0242-PG36-V0 FN0242-PG36-V2 |
60 | 9.0 | |
|
| 54 | 2 | PG48 | FN0254-PG48-V0 FN0254-PG48-V2 |
54 | 14.1 | |
|
G Discussione
| Nominale Conduit Size | Nominale Conduit Size | G Discussione | Numero parte (V0 / V2) | Pacchetto / scatola (pz) | Peso / Box (kg) | Certificato | Accoppiato con |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | 1/4" | FN0210-G1 / 4-V0 FN0210-G1 / 4-V2 |
660 | 13.4 | |
|
| 13 | 5/16 | 1/2 " | FN0213-G1 / 2-V0 FN0213-G1 / 2-V2 |
400 | 15.1 | |
|
| 16 | 3/8 | 1/2 " | FN0216-G1 / 2-V0 FN0216-G1 / 2-V2 |
300 | 15.1 | |
|
| 21 | 1/2 | 1/2 " | FN0221-G1 / 2-V0 FN0221-G1 / 2-V2 |
240 | 9.7 | |
|
| 28 | 3/4 | 3/4 " | FN0228-G3 / 4-V0 FN0228-G3 / 4-V2 |
150 | 9.6 | |
|
| 34 | 1 | 1 " | FN0234-G1-V0 FN0234-G1-V2 |
120 | 11.3 | |
|
| 42 | 1-1 / 4 | 1-1 / 4 " | FN0242-G1-1 / 4-V0 FN0242-G1-1 / 4-V2 |
60 | 9.0 | |
|
| 54 | 2 | 2 " | FN0254-G2-V0 FN0254-G2-V2 |
54 | 14.1 | |
|
